Индукционные печи в домашних условиях

Индукционные печи были изобретены аж в 1887 году. И уже через три года появилась первая промышленная разработка, с помощью которой плавили различные металлы. Хотелось бы отметить, что в те далекие годы эти печи были в диковинку. Все дело в том, что ученые того времени не совсем понимали, какие процессы происходят в ней. Сегодня в этом разобрались. Нас же в этой статье будет интересовать тема – индукционная печь своими руками. Насколько проста ее конструкция, можно ли в домашних условиях собрать этот агрегат?

Принципиальная схема

Принцип работы

Начинать сборку надо, разобравшись в принципе работы и устройстве прибора. С этого и начнем. Обратите внимание на рисунок выше, по нему и будем разбираться.

В состав прибора входят:

  • Генератор G, который создает переменный ток.
  • Конденсатор С вместе с катушкой L создает колебательный контур, который и обеспечивает установку высокой температурой.

    Внимание! В некоторых конструкциях используется так называемый автоколебательный генератор. Это дает возможность убрать из схемы конденсатор.

  • Катушка в окружающем пространстве образует магнитное поле, в котором присутствует напряжение, обозначенное на нашем рисунке буквой «Н». Само магнитное поле существует в свободном пространстве, а может замыкаться через ферромагнитный сердечник.
  • Оно же действует и на шихту (W), в которой создает магнитный поток (Ф). Кстати, вместо шихты может быть установлена какая-нибудь заготовка.
  • Магнитный поток индуцирует вторичное напряжение, равное 12 В. Но это происходит лишь в том случае, если W является электропроводящим элементом.
  • Если нагреваемая заготовка большая и цельная, то внутри нее начинает действовать так называемый ток Фуко. Он вихревого типа.
  • При этом вихревые токи передают от генератора через магнитное поле тепловую энергию, тем самым нагревая заготовку.

Электромагнитное поле достаточно широкое. И даже многоступенчатость преобразования энергии, которое присутствует в самодельных индукционных печах, обладает максимальным КПД – до 100%.

Принцип работы тигельной печи

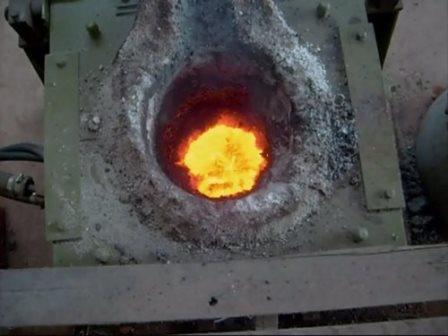

Тигельная печь

Разновидности

Существуют две основные конструкции индукционных печей:

  • Канальные.
  • Тигельные.
Не будем здесь расписывать все их отличительные особенности. Просто отметим, что канальный вариант – это конструкция, которая похожа на сварочный аппарат. К тому же, чтобы плавить металл в таких печах, приходилось оставлять немного расплава, без которого процесса просто не получалось. Второй вариант – это усовершенствованная схема, где используется технология без остаточного расплава. То есть, тигель просто устанавливается прямо в индуктор.
Демонстрация работы

Как это работает

Зачем дома нужна такая печь?

Вообще, вопрос достаточно интересен. Давайте рассмотрим вот такую ситуацию. Существует достаточно большое количество советских электрических и электронных приборов, в которых использовались золотые или серебряные контакты. Изъять эти металлы можно разными способами. Один из них – индукционная печка.

То есть, берете контакты, складываете их в узкий и длинный тигель, который устанавливаете в индуктор. Через минут так 15-20, снизив мощность, остудив аппарат и разбив тигелек, вы получите стержень, на конце которого вы обнаружите золотой или серебряный кончик. Срезаете и сдаете в ломбард.

Хотя необходимо отметить, что с помощью этого самодельного агрегата можно проводить различные процессы с металлами. К примеру, можно провести закалку или отпуск.

Катушка

Катушка с батарейкой (генератором)

Компоненты печки

В разделе «Принцип работы» мы уже упоминали о всех частях индукционной печи. И если с генератором все понятно, то с индуктором (катушкой) надо бы разобраться. Для нее подойдет медная трубочка. Если вы собираете аппарат мощностью 3 кВт, то вам потребуется трубка диаметром 10 мм. Сама же катушка скручивается диаметром 80-150 мм, при количестве витков от 8 до 10.

Обратите внимание, что витки медной трубки не должны соприкасаться друг с другом. Оптимальное расстояние между ними 5-7 мм. Сама катушка не должна касаться экрана. Расстояние между ними – 50 мм.

Обычно промышленные индукционные печи имеют узел охлаждения. В домашних условиях сделать такое невозможно. Но для агрегата мощностью 3 кВт работа до получаса ничем не грозит. Правда, со временем на трубке будет образовываться медная окалина, которая снижает КПД прибора. Так что периодически катушку придется менять.

Генератор

В принципе, сделать генератор своими руками – не проблема. Но это возможно лишь в том случае, если вы обладаете достаточными знаниями в радиоэлектронике на уровне среднего радиолюбителя. Если таковых знаний нет, тогда забудьте об индукционной печке. Самое главное, что и эксплуатировать этот прибор тоже надо умеючи.

Если вы встали перед дилеммой выбора схемы генератора, тогда примите один совет – у него должен отсутствовать жесткий спектр тока. Для того чтобы было понятнее, о чем идет речь, предлагаем самую простую схему генератора для индукционной печи на фотографии снизу.

Схема генератора для индукционной печи

Схема генератора

Необходимые знания

Электромагнитное поле действует на все живое. В качестве примера можно привести мясо в микроволновке. Поэтому стоит позаботиться о безопасности. И, неважно, вы собираете печь и тестируете ее или работаете на ней. Есть такой показатель, как плотность потока энергии. Так вот он зависит от именно от электромагнитного поля. И чем выше частота излучения, тем хуже человеческому организму.

Во многих странах приняты меры безопасности, в которых учитывается плотность потока энергии. Есть разработанные допустимые пределы. Это 1-30 мВт на 1 м² тела человека. Эти показатели действуют, если облучение происходит не больше одного часа в сутки. Кстати, установленный оцинкованный экран снижает плотность потолка в 50 раз.
